Yaxin-1201植物冠層儀

Yaxin-1201植物冠層儀是定量描述植物冠層結構參數的有效工具。它在汲取歷史產品經驗的基礎上，選擇采用圖像法獲取冠層結構圖像。并借用比爾定律的原理，普遍采用認同的半經驗半理論數學模型公式，非破壞性地簡介計算出冠層葉片的葉面積指數（LAI）、散射輻射系數、冠層孔隙率等參數。

該產品可應用于森林生態、林木育種、森林培育、森林工業、國土修復等林業領域；園林綠化、園林景觀、林灌草空間配置等園林工程領域；以及在栽培措施、品種選育、光能利用等作物栽培領域中有著廣泛的應用。

一、儀器功能

1.測量功能

? 180度魚眼冠層圖像的獲取

? 光合有效輻射強度（PAR）

? 水平自動感應

? 自動方向定位

2.計算功能

? 葉面積指數（LAI）

? 林冠郁閉度

? 葉平均傾角

? 多點平均LAI

? 日照時數/可照時數

? 太陽在天空運動軌跡

3.軟件功能

? 閾值可拖動標尺實現即拖即變，直方圖提示以輔助閾值設定

? 圖像方向自動訂正

? 天頂角1～20級分項

? 方位角1～20級分項

? 可選擇計算區域

? 多幅圖片批量分析功能

? 提供計算機軟件著作權登記證書

4.存儲傳輸功能

? SD卡存儲

? USB口傳輸

? 存儲失敗提示

5.水平功能

? 電子水平器

? LED水平指示

6.便攜功能

? 單人室外操作

? 聯機實時同步測量及結果分析

二、技術參數

1. 鏡頭

?  視角：180°

?  特殊鍍膜處理

?  光圈及焦距：固定

2. 圖像傳感器

?  類型：coms

?  像素：200 w光學像素

3. 主  機

?  存儲：32G SD卡或筆記本電腦

?  傳輸： SD卡和USB 2.0方式

?  電源：7.2 V 1.0 Ah可充鋰電

三、實測數據

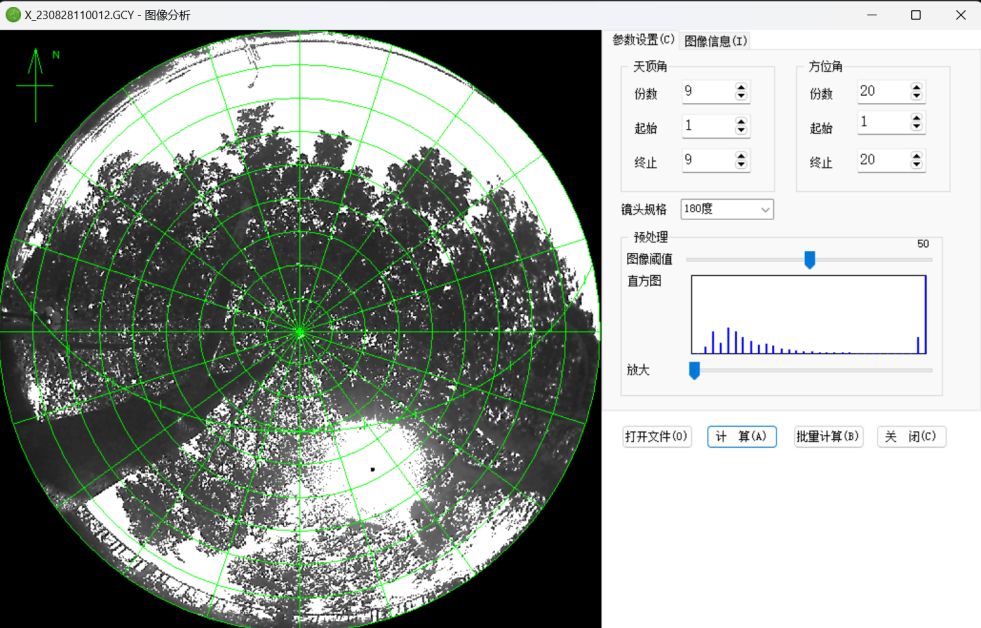

Yaxin-1201 的軟件界面

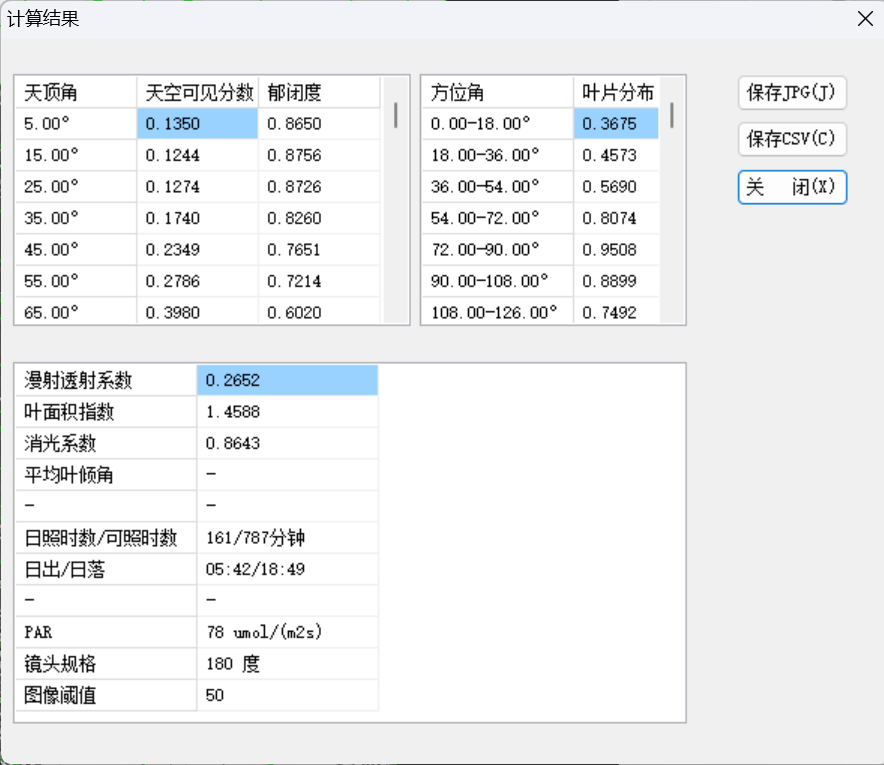

Yaxin-1201 計算結果

四、冠層儀參考文獻 ( 已發表 20 余篇文章 )

·Gao M, Wang X, Chen R, et al. Optimization of water and fertilizer management on the intercropping system between maize and mung bean to improve photosynthetic characteristics & water use and to increase plant yield[J].Frontiers in Plant Science,Volume 16 - 2025.

·Dong L, Wang Y, Cheng X, et al. Estimating carbon sink potential of urban green space plants using light response curves: a case study of native plants in Chongqing[J]. International Journal of Environmental Science and Technology, 2025, 22(12): 11295-11318.

·Noor H, Ding P, Kausar F, et al. Morphological and physiological root traits and expression of the gene relationship withnitrogen uptake in Wheat (Triticum aestivum L.)[J]. Turkish Journal of Agriculture and Forestry, 2024, 48(6): 1034-1051.

· Liu Y, Liu Y, Qi S, et al. Thinning vs. pruning: Impacts on sap flow density and water use efficiency in young populus tomentosa plantations in Northern China[J]. Forests, 2024, 15(3): 536.

·郝瑞煊. 播量與追氮對滴灌小麥產量的影響與水氮利用效率研究[D].山西農業大學,2022.

·張妍妍,王群星,駱雨生等.撫育間伐對栓皮櫟人工林及其目標樹光環境的影響[J].林業資源管理,2021(04):79-85.

·劉琳奇, 陳泠澍, 陳景玲, 等. 不同密度栓皮櫟幼苗冠層結構與 LAI 關系的分析研究[J]. 河南科學, 2017, 35(11): 1778-1783.

五、冠層儀工作原理

 Yaxin-1201植物冠層儀采用的是在當今被廣泛認為高效、便捷、靈活、對冠層無損害的“孔隙率"法來獲得透光率。以Beer-Lambert 定律為基礎，將冠層比作溶液來處理。獲取圖像的天空可見分?jǐn)?shù)，即天空像素?cái)?shù)量與總像素?cái)?shù)的比值，在此基礎上進行一系列的計算，從而獲得想要的冠層參數。這是一種間接的（不破壞冠層結構），不受天氣（風，雪，霾）和日照狀況（早、中、晚）影響的理想方法。

 那么，我們在應用“孔隙率"法時要遵循哪些假設條件來盡可能地滿足比爾定律的要求呢？以下幾點是必要的假設前提：

· 冠層中的葉片是不透明的。

· 冠層中所有葉片元素的分布是隨機且均勻的。

· 冠層中葉片角度的分布是典型的球面。

· 葉片大小對于整個觀測范圍來講是足夠小的

 由于存在眾多的使用上的條件假設，因此對于測量所得數據要有一個客觀、正確的認識。就“孔隙率"法而言，嚴謹?shù)淖龇ㄊ菓?yīng)該做儀器數據和田間實證數據結合起來使用，以便更加正確、客觀地作出分析和判斷。所以，在使用Yaxin-1201時要充分注意，盡量減小誤差，提高準確性。

六、冠層儀參數的解釋

1、葉面積指數，也稱葉面積系數：英文名Leaf Area Index，縮寫為LAI。指植物植株所有葉片單面面積總和與植株所占的土地面積的比值，能反映可用于光能截獲和氣體交換的植物潛在葉片面積。即：葉面積指數=葉片單葉總面積/占地面積。

2、冠層孔隙率（直接輻射系數）：英文名：The gap fraction。孔隙率是光線透過冠層未被攔截到達地表的概率,是描述冠層結構和生物量空間分布的關鍵變量。植株冠層孔隙率有兩種定義方法，即面積孔隙率和體積孔隙率。面積孔隙率是指單位面積所含孔隙的面積的百分比，體積孔隙率是指單位體積所含孔隙的體積百分比，具體應根據檢測技術的不同而有所差異。通常指的孔隙率為體積孔隙率。

3、散射輻射系數：經過散射改變了方向的太陽輻射為散射輻射系數。太陽總輻射為到達地面的散射和直接太陽輻射之和，總輻射中把來自太陽直射部分遮蔽后測得值為散射輻射。散射輻射系數=太陽總輻射-直接輻射

4、林冠郁閉度： canopy density，是指森林中喬木樹冠彼此相接，遮蔽地面的程度。郁閉度指森林中喬木樹冠在陽光直射下在地面的總投影面積（冠幅）與此林地（林分）總面積的比，它反映林分的密度。

5、平均葉傾角：mean tilt angle of the leaves，簡稱為MTA。葉片腹部法線與天頂方向（莖稈）的夾角為葉傾角。平均葉傾角為單位面積冠層葉傾角在統計上的處理。

6、多點平均LAI：葉面積指數在多點取值后的平均值。

7、陽光直照時數：每天太陽直接照射到地面上的實際時間。太陽軌跡在冠層圖像上，經歷的像素為0（天空可見）及總?cè)粘鋈章渲虚g的時間。

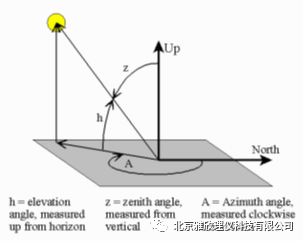

8、太陽在天空運動軌跡：通過天頂角和方位角描述太陽運動軌跡的方式。

9、天頂角（Z)：從天頂開始為0°(即圓心），水平方向?yàn)?0°。

10、方位角(A)：是從北方開始為0°順時針旋轉到北方為360°。如下圖所示
